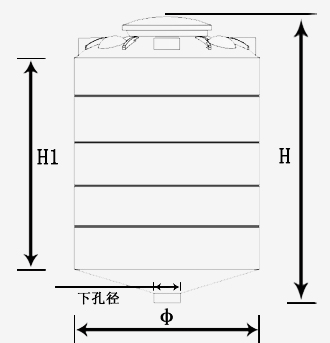

公称容积(M³) | 直径 | 总高 | 垂高 | 锥高 | 人孔直径 | 标准进出口接口(DN) |
φ | H | H1 | H2 | φ1 | ||
0.5 | 780 | 1300 | 1070 | 100 | 400 | 法兰、螺纹接口选装 |
1 | 1000 | 1380 | 1200 | 120 | 400 | 出口法兰DN50、65、80选装 |
2 | 1300 | 1800 | 1490 | 155 | 400 | 出口法兰DN50、65、80选装 |
3 | 1600 | 1900 | 1600 | 175 | 400 | 出口法兰DN50、65、80选装 |
5 | 1800 | 2200 | 1720 | 240 | 400 | 出口法兰DN50、65、80选装 |
10 | 2300 | 2700 | 2470 | 290 | 600 | 出口法兰DN50、65、80选装 |
